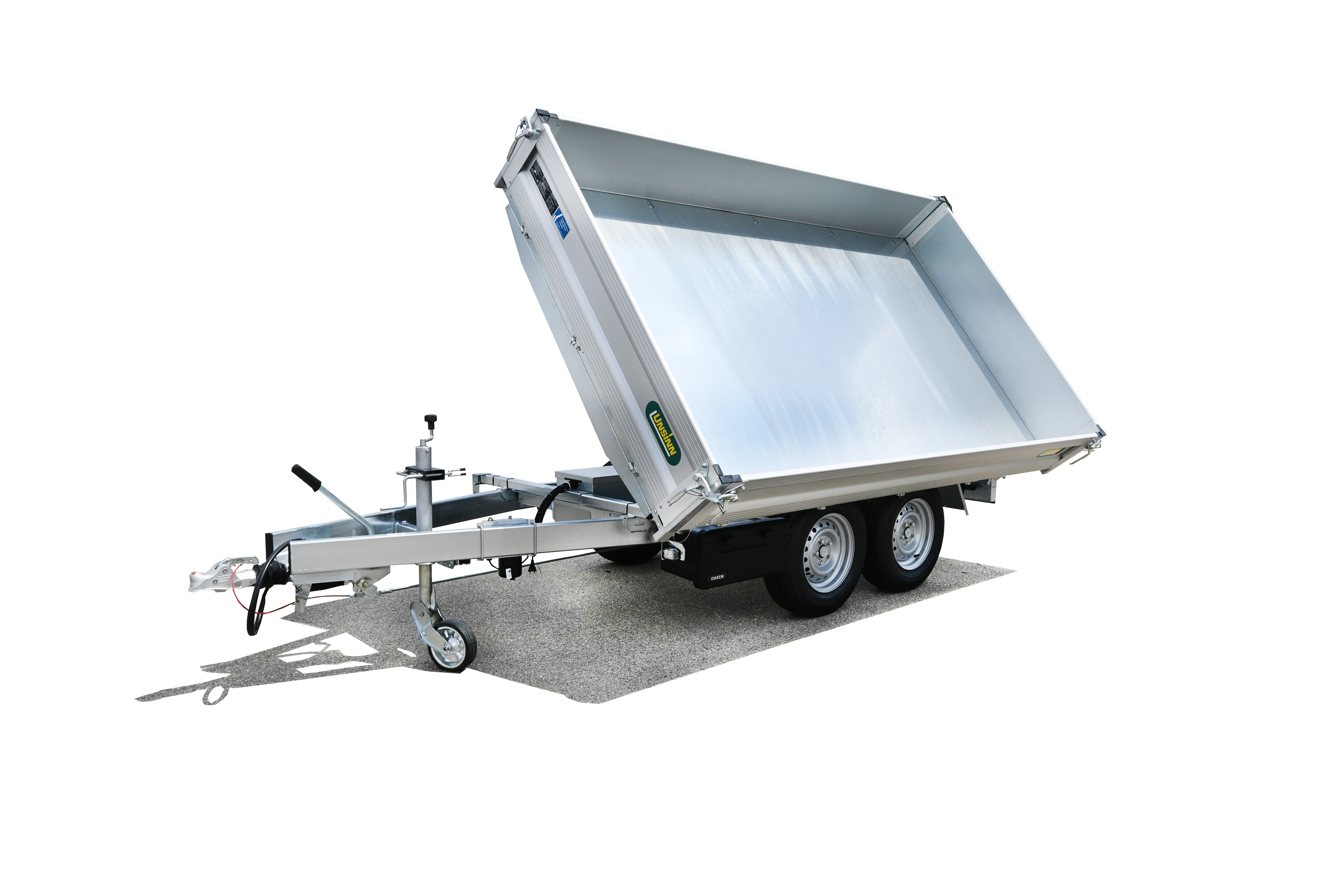

Serienausstattung

Rahmen

Verwindungssteifes Längsträgerfahrgestell (Längsträger von der Auflaufeinrichtung bis zum Leuchtenträger durchgängig) für hohe Spurtreue

Geschlossenes, komplett verschweißtes und feuerverzinktes Stahlrahmenprofil für optimale Stabilität

Integrierter Rampenschacht mit Spanneinrichtung und klappbarem Kennzeichenhalter für sicheres und elegantes Verstauen der Auffahrschienen unter der Ladefläche

Mit Wartungsstütze zur Absicherung der gekippten Brücke bei Wartungsarbeiten

Stützrad

Verstärktes, an einer separaten Quertraverse montiertes Automatikstützrad mit einer Tragkraft von 500 kg für sicheres Abstellen des Anhängers

Rangiergriff mit praktischem Spanngurtaufroller für einfaches Handling

Ladefläche & Brücke

Über die gesamte Fahrzeugbreite durchgehender massiver Stahlboden

Brücke mit maximaler Anzahl an Querträgern für besonders hohe Punktlasten

Ladungssicherung

Patentiertes Ladungssicherungssystem Spinlock für mehr Flexibilität und Effizienz bei der Ladungssicherung, DEKRA zertifiziert

18 Zurrpins im Stahlboden versenkt montiert, symmetrisch verteilt

Zurrpins auf und unter der Ladefläche mit jeweils bis zu 1500 daN (kg) belastbar sowie um 360° drehbar

Topfmagnet mit Schlüsselanhänger zum Herausziehen der Zurrpins bei geöffneter Bordwand

Bordwände

Eloxierte, komplett abklapp- und abnehmbare Bordwände aus Aluminium

Verzinkte Winkelhebelverschlüsse mit Federsicherung

Heckbordwand mit Stahlbeplankung, abklappbar inkl. Abrutschsicherung für Auffahrschienen

4 steckbare Eckrungen aus Stahl für hohe Belastungen sowie eine einfache Beladung & Aufnahme von Zubehör

Hydraulik

Geschützt montierte E-Hydraulik mit Batterie und leistungsfähigem Ladegerät für lange Lebensdauer

Notpumpe Pumpless inkl. passendem Steckschlüsseleinsatz für bequemes und einfaches Kippen mit dem Akkuschrauber bei schwacher Batterie

Elektrik

Beleuchtung mit 13-poligem Stecker und geschützt montierten Rückleuchten für lange & sichere Funktion der elektrischen Komponenten

Kabelführung in den Längsholmen des Fahrgestells —> Schutz vor äußeren Einflüssen, daher besonders langlebig

Downloads
Kipper & Hochlader

Kipper & Hochlader
Betriebsanleitung Kippanhänger mit Spinlock

Betriebsanleitung Kippanhänger mit Spinlock
Dreiseitenkipper Typ UDK Spinlock

Dreiseitenkipper Typ UDK Spinlock
Dreiseitenkipper Typ UDK-S

Dreiseitenkipper Typ UDK-S
Bestseller

Bestseller
Videos

Wählen Sie Ihr Zubehör

Fahrwerk

1 16 63

DIN-Zugöse zusätzlich zur Kugelkupplung, lose beigelegt

1 16 61

Zugeinrichtung mit DIN-Zugöse, Ausführung 3500 kg

1 16 65

Antischlingerkupplung inkl. integriertem Schloss & Safety Ball, bis 3500 kg

1 16 57

Höhenverstellbare Zugdeichsel mit Kugelkupplung, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)

1 16 76

Höhenverstellbare Zugdeichsel mit Kugelkupplung, DIN-Zugöse lose beigelegt, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)

1 16 58

Höhenverstellbare Zugdeichsel mit DIN-Zugöse, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)

1 16 55

Schwerlast-Stützrad vollautomatisch, mit Stahlfelge und Vollgummibereifung, Traglast 800 kg

1 16 54

Stoßdämpfer inkl. Halterung für 100 km/h-Zulassung, Tandem / 2-achsig

Nachrüstset Stoßdämpfer für 100 km/h-Zulassung je Achse für Achsausführung 1800 kg

1 26 02

Diebstahlsicherung für Kugelkupplung, Ausführung ab 3000 kg, lose beigelegt
Aufbau

1 15 21

Bordwände aus eloxiertem Aluminium 400 mm, UNSINN-Profil, IL x IB 4260 x 2040 mm

1 37 19

Bordwände 350 mm zusätzlich seitlich und stirnseitig mit Stahlbeplankung, IL x IB 4260 x 2040 mm

1 15 23

Kornschieber in Heckbordwand mit Stahlbeplankung 350 mm, nur mit 350 mm Bordwand möglich

1 15 24

Kornschieber in Heckbordwand mit Stahlbeplankung 400 mm

1 15 31

Bordwandprofil aus Aluminium 350 mm, UNSINN-Profil in Sonderfarbe (RAL) pulverbeschichtet, Einfassungen Aluminium eloxiert, IL x IB 4260 x 2040 mm

1 15 25

Stahlseil zum Abhängen der Heckbordwand, nur mit 350 mm Bordwand möglich

6 06 822

Stahlseil zum Abhängen der Heckbordwand, nur mit 350 mm Bordwand möglich, lose beigelegt

1 15 76

Auffahrschienen aus Aluminium, 2560 x 300 mm, Traglast 2800 kg/ Paar und ein Paar stabile Fallstützen für 13/14 Zoll

1 15 77

Auffahrschienen aus Aluminium, 2560 x 300 mm, Traglast 2800 kg/ Paar und ein Paar stabile Abstellstützen schwenkbar für 13/14 Zoll

1 Paar Auffahrschienen aus Aluminium L = 2560 mm, inkl. 1 Paar stabile Fallstützen 13/14 Zoll, lose beigelegt

1 Paar Auffahrschienen aus Aluminium L = 2560 mm, inkl. 1 Paar schwenkbare Abstellstützen 13/14 Zoll, lose beigelegt

1 15 78

Stabile Fallstützen heckseitig für 13/14 Zoll

1 15 79

Stabile Abstellstützen schwenkbar für 13/14 Zoll

1 Paar stabile Fallstützen (foliert) 13/14 Zoll, Tandem, lose beigelegt

1 Paar schwenkbare Abstellstützen, lose beigelegt
Aufsätze

1 15 57

Gitteraufsatz 650 mm mit integrierter Pendellagerung in der Eckrunge, 4-seitig, IL x IB 4260 x 2040 mm, lose beigelegt

1 15 62

Gitteraufsatz 1000 mm mit integrierter Pendellagerung in der Eckrunge, 4-seitig, IL x IB 4260 x 2040 mm, lose beigelegt

1 15 45

Bordwandaufsatz aus eloxiertem Aluminium 350 mm, 4-seitig pendelnd gelagert, UNSINN-Profil, IL x IB 4260 x 2040 mm, lose beigelegt

1 15 51

Bordwandaufsatz aus eloxiertem Aluminium 550 mm, 4-seitig pendelnd gelagert, UNSINN-Profil, IL x IB 4260 x 2040 mm, lose beigelegt

1 15 65

H-Gestell 650 mm, verzinkt, 2-reihig, IB 2040 mm, lose beigelegt
Hydraulik

1 15 69

Appsteuerung Icarus blue® zusätzlich zur Kabelfernbedienung

Appsteuerung Icarus blue® zusätzlich zur Kabelfernbedienung, lose beigelegt

1 15 70

Funkfernbedienung zusätzlich zur Kabelfernbedienung

Funkfernbedienung zusätzlich zur Kabelfernbedienung, lose beigelegt

1 15 71

Hydraulikanschluss für Zugfahrzeug zusätzlich zur Elektrohydraulik

1 15 72

Ladeleitung für Elektrohydraulik zum Zugfahrzeug
Elektrik

1 16 73

Adapterstecker kurz 12 V, 7/13-polig, lose beigelegt
Sonstiges

1 16 68

Ersatzradhalter an der Stirnbordwand montiert, in Fahrtrichtung rechts

1 16 69

Ersatzrad 195/50 R13C

1 16 70

Ersatzrad 185R14C 8PR

1 16 67

UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung links, Innenmaß L x B x H 430 x 180 x 188 mm

1 16 66

UNSINN-Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung rechts, Innenmaß L x B x H 430 x 180 x 188 mm

UNSINN Werkzeugkiste L x B x H 430 x 180 x 188 mm inkl. Montagematerial für die Montage unter der Ladefläche, am Rahmen in Fahrtrichtung rechts, lose beigelegt

UNSINN Werkzeugkiste L x B x H 430 x 180 x 188 mm inkl. Montagematerial für die Montage unter der Ladefläche, am Rahmen in Fahrtrichtung links, lose beigelegt

1 16 25

Unterlegkeile aus Stahl anstelle Kunststoff (nur bei 3.500 zul. Gesamtgewicht)

1 16 22

Netz- und Planenleiste, pulverbeschichtet in Schwarzgrau (RAL 7021), IL x IB 4260 x 2040 mm

1 18 51

Netz- und Planenhaken, IL x IB 4260 x 2040 mm, lose beigelegt (30 Stück)

1 16 24

S-Haken für Gitteraufsatz, lose beigelegt

1 16 16

Gewebenetz schwarz, IL x IB 4260 x 2040 mm, lose beigelegt

1 16 07

Flachplane in Planenfarbe nach Farbkarte, IL x IB 4260 x 2040 mm, mit Gummiseil, inkl. Montagematerial, lose beigelegt

1 35 99

Hutecken bei Flachplanen (in Kombination mit Welldrahtgitteraufsatz pendelnd gelagert)

1 16 10

Querstrebe für Flachplane, IB 2040 mm, lose beigelegt
Hochplane

1 35 39

Montage Planenaufbau

1 28 36

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1300 mm Durchladehöhe: 1600 mm, bei Bordwänden 300 mm 1650 mm, bei Bordwänden 350 mm 1700 mm, bei Bordwänden 400 mm, lose beigelegt

1 28 37

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1500 mm Durchladehöhe: 1800 mm, bei Bordwänden 300 mm 1850 mm, bei Bordwänden 350 mm 1900 mm, bei Bordwänden 400 mm, lose beigelegt

1 28 38

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1700 mm Durchladehöhe: 2000 mm, bei Bordwänden 300 mm 2050 mm, bei Bordwänden 350 mm 2100 mm, bei Bordwänden 400 mm, lose beigelegt

1 15 97

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1250 mm Durchladehöhe: 1250 mm, ohne Bordwände 1550 mm, bei Bordwänden 300 mm 1600 mm, bei Bordwänden 350 mm 1650 mm, bei Bordwänden 400 mm, lose beigelegt

1 15 98

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1450 mm Durchladehöhe: 1450 mm, ohne Bordwände 1750 mm, bei Bordwänden 300 mm 1800 mm, bei Bordwänden 350 mm 1850 mm, bei Bordwänden 400 mm, lose beigelegt

1 15 99

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1650 mm Durchladehöhe: 1650 mm, ohne Bordwände 1950 mm, bei Bordwänden 300 mm 2000 mm, bei Bordwänden 350 mm 2050 mm, bei Bordwänden 400 mm, lose beigelegt

1 16 00

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 4260 x 2040 mm, Gestellhöhe 1850 mm Durchladehöhe: 1850 mm, ohne Bordwände 2150 mm, bei Bordwänden 300 mm 2200 mm, bei Bordwänden 350 mm 2250 mm, bei Bordwänden 400 mm, lose beigelegt

1 28 41

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, Planenverstärkung, IL x IB 4260 x 2040 mm, Gestellhöhe 2050 mm Durchladehöhe: 2050 mm, ohne Bordwände 2350 mm, bei Bordwänden 300 mm 2400 mm, bei Bordwänden 350 mm 2450 mm, bei Bordwänden 400 mm, lose beigelegt

1 29 72

Aufrollriemen für Hochplane, heckseitig (Serie bei Plane)

1 09 37

Aufrollriemen für Hochplane, vierseitig, IL 4260 mm

1 16 51

Aufrollfeder für Hochplane, heckseitig

1 26 91

Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4260 x 2040 / 4260 x 2000 mm, zweireihig

1 26 92

Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 4260 x 2040 / 4260 x 2000 mm, dreireihig

1 16 49

Planenaufbau mit Aluminiumgestell vorne abgeschrägt 45°, 500 x 500 mm

1 29 40

Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4260 mm, bis Gestellhöhe 1450 mm

1 29 41

Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 4260 mm, ab Gestellhöhe 1650 mm

1 29 56

Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4260 mm, bis Gestellhöhe 1450 mm

1 29 57

Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 4260 mm, ab Gestellhöhe 1650 mm

1 16 36

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1250 mm

1 16 37

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1450 mm

1 16 38

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 4185 x 1650 mm

1 16 46

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1250 mm

1 16 47

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1450 mm

1 16 48

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 4185 x 1650 mm

1 02 73

Einzelabnahme bis 3500 kg zul. Gesamtgewicht
Fahrzeugpapiere

1 02 75

Zulassungsbescheinigung Teil II

1 02 76

CoC
