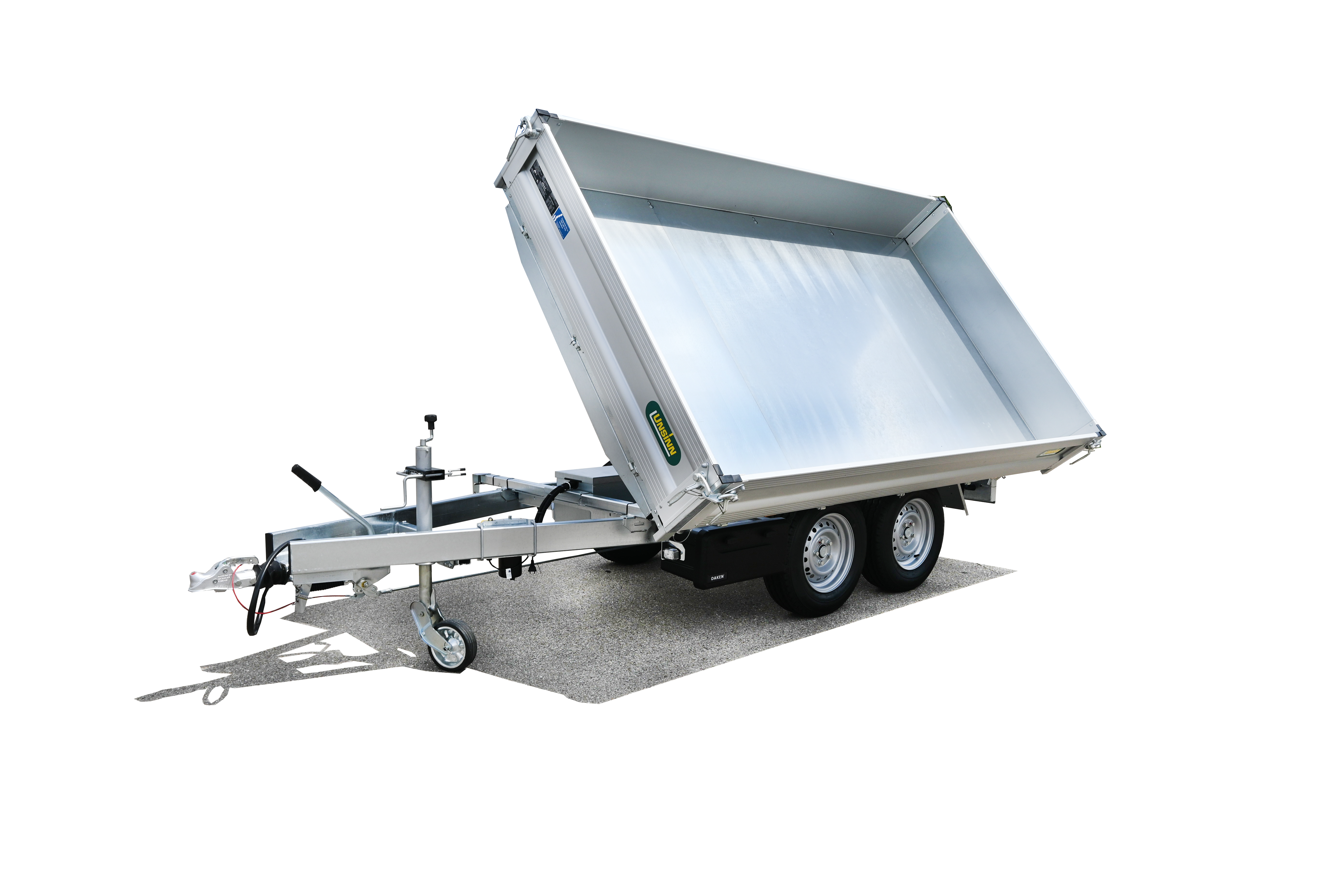

Serienausstattung

Rahmen

  • Verwindungssteifes Längsträgerfahrgestell (Längsträger von der Auflaufeinrichtung bis zum Leuchtenträger durchgängig) für hohe Spurtreue
  • Geschlossenes, komplett verschweißtes und feuerverzinktes Stahlrahmenprofil für optimale Stabilität
  • Integrierter Rampenschacht mit Spanneinrichtung und klappbarem Kennzeichenhalter für sicheres und elegantes Verstauen der Auffahrschienen unter der Ladefläche
  • Mit Wartungsstütze zur Absicherung der gekippten Brücke bei Wartungsarbeiten

Stützrad

  • Verstärktes, an einer separaten Quertraverse montiertes Automatikstützrad mit einer Tragkraft von 500 kg für sicheres Abstellen des Anhängers
  • Rangiergriff mit praktischem Spanngurtaufroller für einfaches Handling

Ladefläche & Brücke

  • Über die gesamte Fahrzeugbreite durchgehender massiver Stahlboden
  • Brücke mit maximaler Anzahl an Querträgern für besonders hohe Punktlasten

Ladungssicherung

  • Patentiertes Ladungssicherungssystem Spinlock für mehr Flexibilität und Effizienz bei der Ladungssicherung, DEKRA zertifiziert
  • 14 Zurrpins im Stahlboden versenkt montiert, symmetrisch verteilt
  • Zurrpins auf und unter der Ladefläche mit jeweils bis zu 1500 daN (kg) belastbar sowie um 360° drehbar
  • Topfmagnet mit Schlüsselanhänger zum Herausziehen der Zurrpins bei geöffneter Bordwand

Bordwände

  • Eloxierte, komplett abklapp- und abnehmbare Bordwände aus Aluminium
  • Verzinkte Winkelhebelverschlüsse mit Federsicherung
  • Heckbordwand mit Stahlbeplankung, abklappbar inkl. Abrutschsicherung für Auffahrschienen
  • 4 steckbare Eckrungen aus Stahl für hohe Belastungen sowie eine einfache Beladung & Aufnahme von Zubehör

Hydraulik

  • Geschützt montierte E-Hydraulik mit Batterie und leistungsfähigem Ladegerät für lange Lebensdauer
  • Notpumpe Pumpless inkl. passendem Steckschlüsseleinsatz für bequemes und einfaches Kippen mit dem Akkuschrauber bei schwacher Batterie

Elektrik

  • Beleuchtung mit 13-poligem Stecker und geschützt montierten Rückleuchten für lange & sichere Funktion der elektrischen Komponenten
  • Kabelführung in den Längsholmen des Fahrgestells —> Schutz vor äußeren Einflüssen, daher besonders langlebig
Downloads
Kipper & Hochlader

Kipper & Hochlader
Betriebsanleitung Kippanhänger mit Spinlock

Betriebsanleitung Kippanhänger mit Spinlock
Dreiseitenkipper Typ UDK Spinlock

Dreiseitenkipper Typ UDK Spinlock
Dreiseitenkipper Typ UDK-S

Dreiseitenkipper Typ UDK-S
Videos

Wählen Sie Ihr Zubehör

Zubehör

11673

Adapterstecker kurz 12 V, 7/13-polig
 1

11654

Stoßdämpfer inkl. Halterung für 100 km/h-Zulassung, Tandem / 2-achsig
 1

11525

Stahlseil zum Abhängen der Heckbordwand, nur mit 350 mm Bordwand möglich
 1

11529

Bordwandprofil aus Aluminium 350 mm, UNSINN-Profil in Sonderfarbe (RAL) pulverbeschichtet, Einfassungen Aluminium eloxiert, IL x IB 3660 x 1750 mm
 1

11555

Gitteraufsatz 650 mm mit integrierter Pendellagerung in der Eckrunge, 4-seitig, IL x IB 3660 x 1750 mm
 1

11560

Gitteraufsatz 1000 mm mit integrierter Pendellagerung in der Eckrunge, 4-seitig, IL x IB 3660 x 1750 mm
 1

11564

H-Gestell 650 mm, verzinkt, 2-reihig, IB 1750 mm
 1

11605

Flachplane in Planenfarbe nach Farbkarte, IL x IB 3660 x 1750 mm, mit Gummiseil, inkl. Montagematerial, lose beigelegt
 1

11609

Querstrebe für Flachplane, IB 1750 mm
 1

11614

Gewebenetz schwarz, IL x IB 3660 x 1750 mm
 1

11849

Netz- und Planenhaken, IL x IB 3660 x 1750 mm, lose beigelegt (26 Stück)
 1

11655

Schwerlast-Stützrad vollautomatisch, mit Stahlfelge und Vollgummibereifung, Traglast 800 kg, nur bei 3500 kg möglich
 1

11661

Zugeinrichtung mit DIN-Zugöse, Ausführung 3500 kg
 1

11663

DIN-Zugöse zusätzlich zur Kugelkupplung, lose beigelegt
 1

11657

Höhenverstellbare Zugdeichsel mit Kugelkupplung, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
 1

11658

Höhenverstellbare Zugdeichsel mit DIN-Zugöse, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
 1

11676

Höhenverstellbare Zugdeichsel mit Kugelkupplung, DIN-Zugöse lose beigelegt, nur bei 3500 kg möglich, Einzelabnahme erforderlich (TEA)
 1

11665

Antischlingerkupplung inkl. integriertem Schloss & Safety Ball, bis 3500 kg
 1

11576

Auffahrschienen aus Aluminium, 2560 x 300 mm, Traglast 2800 kg/ Paar und ein Paar stabile Fallstützen für 13/14 Zoll
 1

11578

Stabile Fallstützen für 13/14 Zoll
 1

11666

Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung rechts, Innenmaß L x B x H 479 x 189 x 250 mm
 1

11667

Werkzeugkiste aus Kunststoff, spritzwassergeschützt, unter der Ladefläche montiert, in Fahrtrichtung links, Innenmaß L x B x H 479 x 189 x 250 mm
 1

11668

Ersatzradhalter an der Stirnbordwand montiert, in Fahrtrichtung rechts
 1

11669

Ersatzrad 195/50 R13C
 1

11670

Ersatzrad 185R14C 8PR
 1

12602

Diebstahlsicherung für Kugelkupplung, Ausführung ab 3000 kg, lose beigelegt
 1

11625

Unterlegkeile aus Stahl anstelle Kunststoff
 1

11519

Bordwände aus eloxiertem Aluminium 400 mm, UNSINN-Profil, IL x IB 3660 x 1750 mm
 1

11523

Kornschieber in Heckbordwand mit Stahlbeplankung 350 mm, nur mit 350 mm Bordwand möglich
 1

11524

Kornschieber in Heckbordwand mit Stahlbeplankung 400 mm
 1

11543

Bordwandaufsatz aus eloxiertem Aluminium 350 mm, 4-seitig pendelnd gelagert, UNSINN-Profil, IL x IB 3660 x 1750 mm
 1

11549

Bordwandaufsatz aus eloxiertem Aluminium 550 mm, 4-seitig pendelnd gelagert, UNSINN-Profil, IL x IB 3660 x 1750 mm
 1

11569

Appsteuerung Icarus blue® zusätzlich zur Kabelfernbedienung
 1

11570

Funkfernbedienung zusätzlich zur Kabelfernbedienung
 1

11571

Hydraulikanschluss für Zugfahrzeug zusätzlich zur Elektrohydraulik
 1

11572

Ladeleitung für Elektrohydraulik zum Zugfahrzeug
 1

11577

Auffahrschienen aus Aluminium, 2560 x 300 mm, Traglast 2800 kg/ Paar und ein Paar stabile Abstellstützen schwenkbar für 13/14 Zoll
 1

11579

Stabile Abstellstützen schwenkbar für 13/14 Zoll
 1

11624

S-Haken für Gitteraufsatz, lose beigelegt, per Stück
 1

12830

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1300 mm Durchladehöhe: 1600 mm, bei Bordwänden 300 mm 1650 mm, bei Bordwänden 350 mm 1700 mm, bei Bordwänden 400 mm, lose beigelegt
 1

12831

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1500 mm Durchladehöhe: 1800 mm, bei Bordwänden 300 mm 1850 mm, bei Bordwänden 350 mm 1900 mm, bei Bordwänden 400 mm
 1

12832

Planenaufbau mit Stahlgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1700 mm Durchladehöhe: 2000 mm, bei Bordwänden 300 mm 2050 mm, bei Bordwänden 350 mm 2100 mm, bei Bordwänden 400 mm, lose beigelegt
 1

11589

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1250 mm Durchladehöhe: 1250 mm, ohne Bordwände 1550 mm, bei Bordwänden 300 mm 1600 mm, bei Bordwänden 350 mm 1650 mm, bei Bordwänden 400 mm, lose beigelegt
 1

11590

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1450 mm Durchladehöhe: 1450 mm, ohne Bordwände 1750 mm, bei Bordwänden 300 mm 1800 mm, bei Bordwänden 350 mm 1850 mm, bei Bordwänden 400 mm, lose beigelegt
 1

11591

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1650 mm Durchladehöhe: 1650 mm, ohne Bordwände 1950 mm, bei Bordwänden 300 mm 2000 mm, bei Bordwänden 350 mm 2050 mm, bei Bordwänden 400 mm, lose beigelegt
 1

11592

Planenaufbau mit Aluminiumgestell inkl. Hochplane in Planenfarbe nach Farbkarte, Drehkrampen verzinkt, Schleuderverschluss, IL x IB 3660 x 1750 mm, Gestellhöhe 1850 mm Durchladehöhe: 1850 mm, ohne Bordwände 2150 mm, bei Bordwänden 300 mm 2200 mm, bei Bordwänden 350 mm 2250 mm, bei Bordwänden 400 mm, lose beigelegt
 1

10273

Einzelabnahme bis 3500 kg zul. Gesamtgewicht
 1

10275

Zulassungsbescheinigung Teil II
 1

10276

CoC
 1

12972

Aufrollriemen für Hochplane, heckseitig
 1

11651

Aufrollriemen für Hochplane, vierseitig
 1

10936

Aufrollriemen für Hochplane, vierseitig, IL 3660 mm
 1

12938

Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 3660 mm, bis Gestellhöhe 1450 mm
 1

12939

Schiebeplane in Fahrtrichtung rechts mit geschlossenem Dach, IL 3660 mm, ab Gestellhöhe 1650 mm
 1

12954

Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 3660 mm, bis Gestellhöhe 1450 mm
 1

12955

Schiebeplane in Fahrtrichtung links mit geschlossenem Dach, IL 3660 mm, ab Gestellhöhe 1650 mm
 1

12761

Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 3660 x 1750 mm, zweireihig
 1

12762

Aluminiumspriegel anstelle Holzspriegel im Planenaufbau mit Aluminiumgestell, IL x IB 3660 x 1750 mm, dreireihig
 1

11633

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 3585 x 1250 mm
 1

11634

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 3585 x 1450 mm
 1

11635

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung rechts, Öffnungsmaß L x H 3585 x 1650 mm
 1

11643

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 3585 x 1250 mm
 1

11644

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 3585 x 1450 mm
 1

11645

Seitenklappe im Planenaufbau mit Aluminiumgestell, in Fahrtrichtung links, Öffnungsmaß L x H 3585 x 1650 mm
 1

13539

Montage Planenaufbau
 1

13599

Hutecken bei Flachplanen (in Kombination mit Bordwandaufsatz, pendelnd gelagert)
 1

11649

Planenaufbau mit Aluminiumgestell vorne abgeschrägt 45°, 500 x 500 mm
 1

13717

Bordwände 350 mm zusätzlich seitlich und stirnseitig mit Stahlbeplankung, IL x IB 3660 x 1750 mm
 1

13848

Netz- und Planenleiste, pulverbeschichtet in schwarzgrau (RAL 7021), IL x IB 3060 x 1750 mm
 1

14041

Benzin-Hydraulikaggregat inkl. Schutzabdeckung in V-Deichsel montiert (anstelle der Elektrohydraulik)
 1

14042

Benzin-Hydraulikaggregat inkl. Schutzabdeckung in V-Deichsel montiert mit Notpumpe Pumpless (anstelle der Elektrohydraulik)
 1
